Earthquake countermeasures
耐震・免震構造で
地震に強いお墓づくり
こんなお悩みご相談ください
地震大国である日本に暮らす以上、代々受け継がれていくお墓を地震に強いものにしたいと考えるのは自然なことでしょう。
「耐震・免震施工でお墓を作りたい」「リフォームしたい」と考えているのなら、ぜひ一度石の店沖にご相談ください。
地震に強いお墓づくりの重要性
「お墓は重量のある石材で作られていますが、地震の揺れに耐えることは難しく、耐震・免震工事をしなければ、地震の揺れによって倒れてしまいます。
さらに、お墓の倒壊によって、他のお墓を傷つけてしまった・怪我人を出してしまった場合には、損害賠償を求められる恐れもあるのです。
お墓は何年もの間受け継がれるものなので、災害への強さが求められると言えるでしょう。
もちろん、自然が相手であるため、どんな強さの地震がきても倒壊しないお墓というものは存在しませんが、耐震・免震処理をすることで、多くの被害を防げます。
地震に強いお墓づくりができる理由
D・BOX-K
D・BOX-Kは、墓石を建立して数年経過すると傾いてしまうような墓地や
水が染み出てくるような超軟弱地盤の地盤改良に最適な工法です。
また、大地震の際、液状化が想定される場所にも効果的。
振動低減効果もあります。現在は、住宅や道路工事など使用されており、
国外でも実績がある工法です。
特徴
- セメント他一切の固化材を使用しないため、環境に優しい。
- D・BOX-Kは完全に水を通すため、土中に敷設した際、地下環境に影響を与えない。
- D・BOX-Kは誰にでも正確な寸法にて施工ができる。
- 基本的には表層改良による施工のため、地盤補強を効率的に施工出来る。
- 地盤補強と振動低減を同時に実現するため、コストパフォーマンスに優れている。
- D・BOX-Kを敷設した周辺地盤そのものの強度を上げることが出来る。
強度原理
袋などに土を入れ上から荷重を加えると、袋が扁平し左右に伸ばされるため、
袋全体に元へ戻ろうとする張力が発生します。その結果、袋の中の土粒子が内側に押し付けられる事で、
土粒子間に摩擦力が生じます。この張力を付加応力として発生した粒子間の摩擦力によって、
D・BOX-Kは固くなります。
振動低減のメカニズム
外部から振動が入力されると、ごく微量ですが、D・BOX-Kに変形が生じます。
この時、D・BOX-K内部の固化している粒子が動こうとするため、更なる摩擦力が発生します。
つまりD・BOX-Kは、振動エネルギーを摩擦エネルギーに変換する事により、入力された振動を弱めているのです。
補償について
D・BOX-Kの主原因と認められた、不同沈下、せん断変形、陥没により、敷設されたD・BOX-Kの上部に設けられた構造物の損傷及び、それが原因で第三者に与えた人的、物理的損傷に対して、次の通り補償する。
-
- ：D・BOX-Kの原因により損傷を受けた構造物の復旧、交換に要するD・BOX-K及び墓石等の費用（金額は現状で使用されていた物品の購入費用と同等の金額を上限とする）
- ：被害を受けた上部構造物の復旧に要する施工を対象とし、撤去作業、本社経費他、間接的な費用は含まない。
- ：D・BOX-Kが原因により損傷を与えた第三者に対する、人的、物理的被害の補償。
-
-
D・BOX-K及び被害を受けた上部構造物の復旧、交換に伴う金額の全補償。
（1） D・BOXの2級施工資格検定の発行機関（以下発行機関）が認める、D・BOX2級施工資格合格者で、かつ発行機関の認める10現場以上の工事実績を有する担当者が現場に常駐して施工された現場。
（2） D・BOX2級施工資格検定の発行機関が求める「施工報告書」の提出がある現場。
（3） 施工計画にあたり、現場対象となる地盤調査（スゥエーデン式サウンディング(SS)試験もしくはボーリング調査データ）が事前に実施され、かつそれを素に発行機関より指定のあったメトリー技術研究所の相談に基づき、地盤補強の計画がなされた現場。
（4） 対象工事の全工程が的確に施工された現場。
（5） その他、発行機関より求められた資料の提出があった現場。
D・BOX-K及び被害を受けた上部構造物の復旧、交換に伴う全補償額の内70％を補償。
（1） D・BOXの2級施工資格検定の発行機関（以下発行機関）が認める、D・BOX2級施工資格合格者で、かつ発行機関の認める5現場以上の工事実績を有する担当者が現場に常駐して施工された現場。
（2） D・BOX2級施工資格検定の発行機関が求める「施工報告書」の提出がある現場。
（3） 施工計画にあたり、発行機関の定める基本D・BOX積層段数以上の仕様で施工された現場。
（4） 対象工事の全工程が的確に施工された現場。
（5） その他、発行機関より求められた資料の提出があった現場。
D・BOX-K及び被害を受けた上部構造物の復旧、交換に伴う全補償額の内50％を補償。
（1） D・BOXの2級施工資格検定の発行機関（以下発行機関）が認める、D・BOX2級施工資格合格者が現場に常駐して施工された現場。
（2） D・BOX2級施工資格検定の発行機関が求める「施工報告書」の提出がある現場。
（3） 施工計画にあたり、発行機関の定める基本D・BOX積層段数以上の仕様で施工された現場。
（4） 対象工事の全工程が的確に施工された現場。
（5） その他、発行機関より求められた資料の提出があった現場。
-
-
-
対象現場における意図的及び偶発的な人的被害。
対象物の敷かれた直下の地盤に関係しない事情による構造物の被害。
現場施工後、周辺環境の変化により生じた被害。
地震などの自然災害による構造物の損傷（ただし申請対象とし、最終判断は調査後の判定による）。
広域自然災害 （＊1）による被害。
（＊1）：傾斜倒壊、土砂災害、施工箇所周辺を含む全域的な地盤沈下、豪雨による地域浸水等の広域的な自然災害
-
-
- 損保ジャパン日本興亜（株） D・BOX保障保険（生産物賠償責任保険）
免震パット『絆』
石材のプロが自信を持ってお勧めする”免震”施工です。
墓石専用免震パット「絆」は、振動実験を繰り返し、墓石専用に開発した耐水性・耐光性・耐熱性などに優れた特殊構造のシリコーンです。
石材のプロが施工することで地震の揺れを吸収して逃がす免震の役割を果たします。
なぜ『耐震』ではなく『免震』なのか
「耐震施工」は地震の揺れの強さに施工の強さで対抗するといったものです。
「免震施工」は揺れを吸収する施工で、高層マンションや高速道路の架橋などに多くつかわれる施工方法です。
耐震施工も地震対策としては有効ですが、近年の大型地震では被害が出ており問題点として、耐えるがゆえに地震の力が上回った場合、墓石の場合は竿（一番上の石）が4～5m飛び、被害を大きくしたり、根こそぎ倒壊するという事例も出ています。
※墓石専用免震パット「絆」の施工は、地震による被害を補償するものではありません。
特徴
-
※1

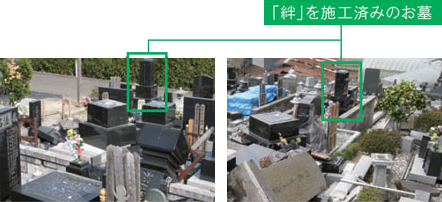

※1…2012年6月時点（発売元調べ）2012年7月時点（総発売元地震倒壊調査委員会調べ） -
「絆」を施工した実物の墓石を用いて、国土交通省所管の振動実験装置で震度7までの実験を行っています。この実験は3D（縦揺れを含む）装置を使用し、縦揺れにも、横揺れにも強いことが立証されています。
地震対策も万全の確かな品質を提供いたします
石の店沖では、地震に強いお墓を作るために、しっかりとした鉄筋コンクリートによる基礎工事はもちろん、「D・BOX-K」と「免震パッド絆」という商品を用いた対策を用意しています。
「D・BOX-K」は地震後に液状化が想定される土地に効果的で、表面改良によってお墓の下の地盤を補強しながら地震の振動を低減します。
また、特殊構造シリコーンである「免震パッド絆」を墓石に施工すれば、地震の揺れを吸収して、被害を最小限に抑えることができるのです。
このような施工を施すことで、万が一の地震の際にはお墓の修繕費用がかからない・または手頃な価格に抑えられるでしょう。
すでにお墓を建てている方でも、お墓のリフォームでの地震対策の検討が可能です。
